BPD低噪声平衡光电探测器（差分光电接收、高共模抑制、RIN噪声抑制、相干探测、OCT/OFDR/DAS、FMCW测风激光雷达与光通信接收模块）

BPD低噪声平衡光电探测器

InGaAs 平衡探测器系列｜单电源供电紧凑型

InGaAs Balanced Photodetector (BPD) | Compact Single Power Supply Version

文档日期：2025-09

版本：CN 优化版 V0.2

标准型号：FX-BPD-50M / 100M / 200M / 400M / 500M / 800M

产品概述：

BPD低噪声平衡光电探测器采用双路匹配光电探测结构，通过差分输出降低共模噪声和相对强度噪声影响，提高弱光信号和相干拍频信号的接收质量。产品适合精密光学测量和光纤传感接收前端。

产品特色：

• 差分光电接收结构，有助于抑制共模噪声、RIN噪声和背景干扰。

• 低噪声、高灵敏接收，适合微弱信号、干涉信号和相干信号检测。

• 可作为OCT、OFDR、DAS、FMCW激光雷达和光通信测试接收模块。

应用领域：

• 相干探测、干涉测量、弱光检测和精密光学实验。

• OCT、OFDR、DAS等光纤传感系统接收前端。

• FMCW测风激光雷达、相干光通信和光器件测试。

标准产品快照

选型提示 • 确认带宽：50 MHz、100 MHz、200 MHz、400 MHz、500 MHz 或 800 MHz。 • 确认输出耦合方式：AC 耦合为默认，DC 耦合可按项目定制。 • 确认 RF 输出端负载。 • 如需定制增益、低频截止频率或输出摆幅，请在采购前确认。
波长范围	900 ~ 1700 nm
带宽配置	3 kHz ~ 50 MHz / 100 MHz / 200 MHz / 400 MHz / 500 MHz / 800 MHz（标准品）可定制带宽，最高不超过 1 GHz（1 GHz ~ 5 GHz 带宽请参阅高带宽 BPD）
输出类型	AC 耦合（默认）或 DC 耦合（可定制）
供电方式	5 VDC ± 0.25 V 单电源供电
光纤接口	FC 法兰（可定制光纤尾纤）
RF 输出接口	SMA
主体尺寸	55 × 55 × 20 mm

注：本手册参数为标准口径或典型值；特殊带宽、增益、耦合方式、低频截止频率、接口形式及输出摆幅以订单规格书为准。

性能指标

型号	FX-BPD- 50M	FX-BPD- 100M	FX-BPD- 200M	FX-BPD- 400M	FX-BPD- 500M	FX-BPD- 800M
感光面材料	InGaAs
波长范围	900 ~ 1700 nm
无光背底噪声	±12 mVpp，±2 mVrms（典型值）
输出偏置电压	±2 mV（典型值）
输出类型	AC（默认）或 DC 耦合
带宽*	3 kHz ~ 50 MHz	3 kHz ~ 100 MHz	3 kHz ~ 200 MHz	3 kHz ~ 400 MHz	3 kHz ~ 500 MHz	3 kHz ~ 800 MHz
增益典型值（可定制）	100 kV/A	60 kV/A	25 kV/A	10 kV/A	10 kV/A	2 kV/A
共模输入功率阈值	单探头 5 mW（典型值）
损坏光功率阈值	15 mW

* 低频截止频率可定制；标准带宽与增益按本表配置，最终规格以订单规格书和出厂测试条件为准。

接口、电气与使用条件

接口与环境条件

RF 输出条件

外观尺寸

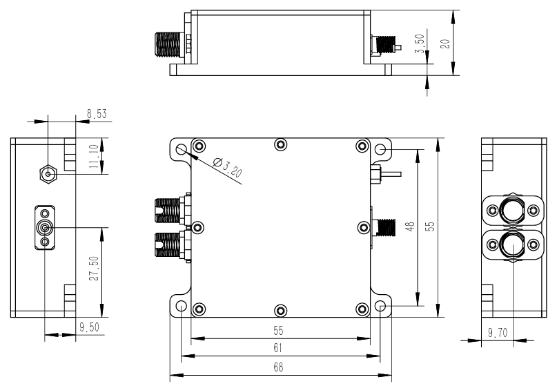

图 1 外观尺寸图（单位：mm）

型号规则与订购示例

型号规则

订购前建议确认

订购示例

FX-BPD-200M-AC-FC：200 MHz，AC 耦合，FC 法兰接口。

FX-BPD-400M-DC-PIGTAIL-CUS：400 MHz，DC 耦合，尾纤接口，定制配置。

FX-BPD-500M-AC-FC-GAIN：500 MHz，AC 耦合，定制增益版本。

说明：除非另有说明，手册中的噪声、增益、带宽、饱和光功率、输出摆幅等均为典型值或标准配置。不同负载、耦合方式、连接器、定制增益与测试条件可能影响最终指标。
